F类型

Type F Diaphragm

概述

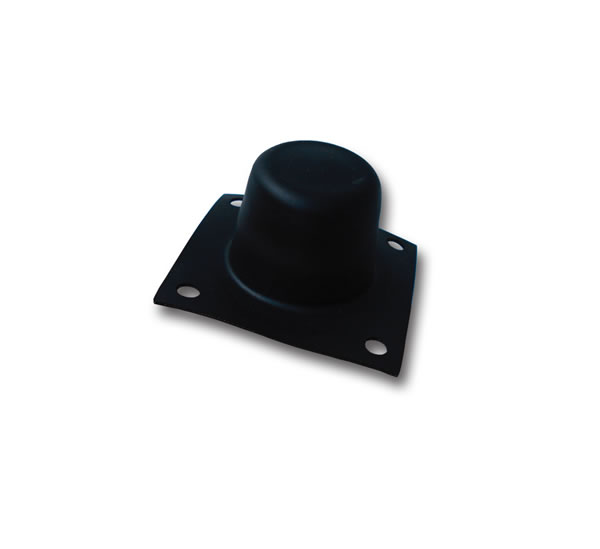

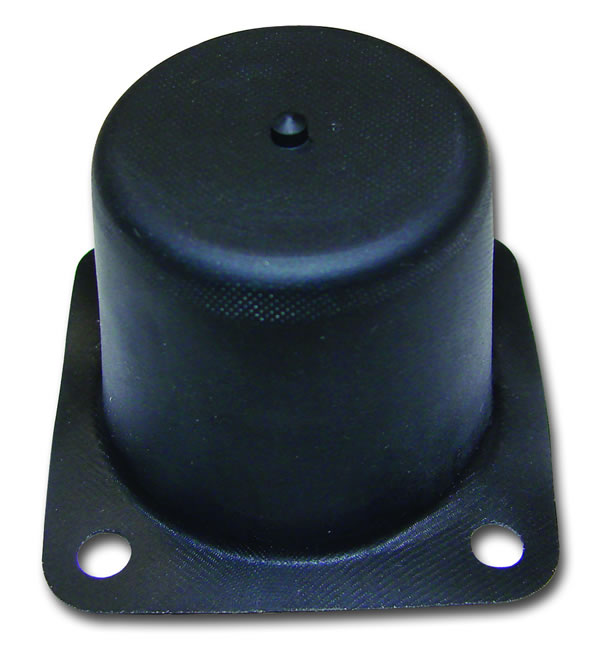

这种F型膜片通常也被称为“顶帽膜片”。它展示了所有与滚动膜片相关的优点。这些膜片拥有最长的冲程比率,零弹簧刚度,零起步阻力,恒定有效压力范围和较长寿命。F型膜片的一些不足包括:安装时在转换上盖刀尖圆弧半径过程中需要额外装配时间,无力承受反压力。F型膜片的凸缘通过设计能产生密封效果,就像一个汽缸和阀帽两表面之间垫圈。外缘和螺旋孔能被切割成任意的规格。通过挤压凸缘区域20%-25%的厚度能确保完好的密封。为了延长膜片的使用寿命,减少“四角”的影响,可以通过采用双圆锥样式的设计(见图1)。这种设计减少膜片底部的直径并尽量减少这块所产生的过剩材料,减缓圆周挤迫压力。

  • Type F Diaphragm 1
  • Type F Diaphragm 2
  • Type F Diaphragm 3
  • Type F Diaphragm 4
