FC型膜片

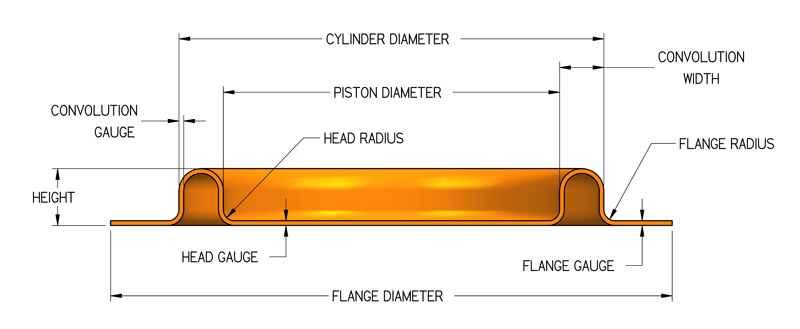

Type FC Diaphragm

概述

此种型号中,活塞和凸缘都被模压在相同的地方。这种型号的优越性在于,无需手动促成回旋,从而大大缩减了装配时间。这在高容量应用中尤为重要。而这种型号的不足之处是:由于铸入式回旋,在设计过程中必须考虑到内置弹性刚度,以及冲程限幅比/缸径比。为了提高这个比例,可设计一个用于抵消的预回旋膜片。在这种形状中,活塞顶与凸缘被烧铸成相互抵消,从而将额外冲程能力转移到回旋的一侧。这样使得膜片拥有更长的冲程能力,并保持着易于装配的特点。

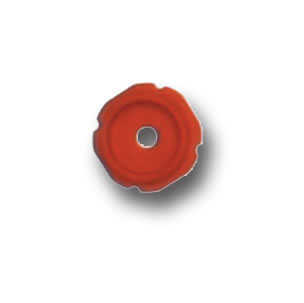

  • Type FC Diaphragm 1
  • Type FC Diaphragm 2
  • Type FC Diaphragm 3
Type FC Diaphragm Offset
