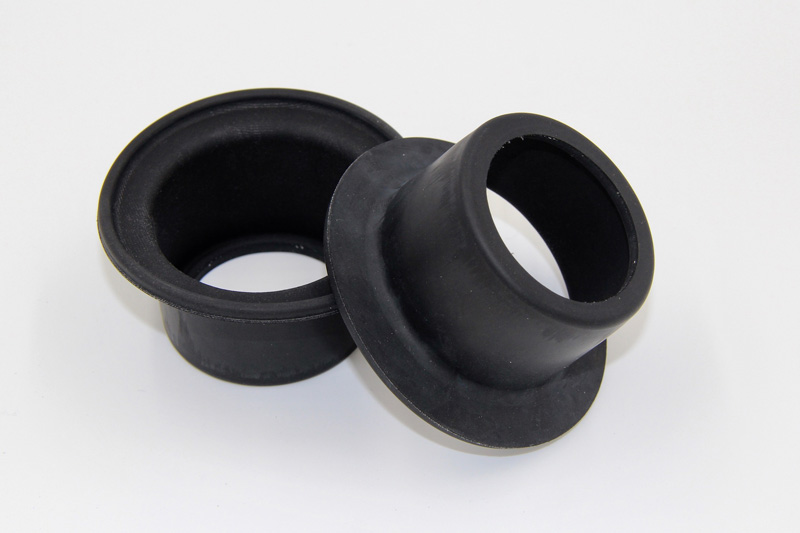

I型滚动膜片

概述

I型膜片通常指代“卷积”膜片，I型膜片具有和滚动膜片相关的优势，且组装简单，允许长冲程。

类型I滚动膜片的设计提供低成本的硬件、小尺寸包装及更低的组装成本，在多种应用中，该种设计比卷曲膜片更具备优势，总的目标是使膜片的寿命得到延长。

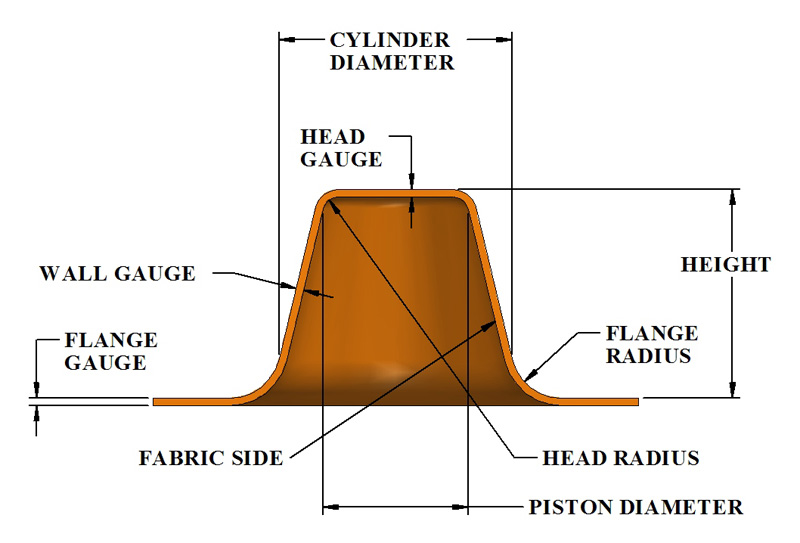

类型I滚动膜片在配置和运行上都与类型F膜片不同。侧壁配置几乎直接从活塞直径落下，接着以一个大的圆角半径弹向法兰。

在运行中，此设计的全卷积在冲程的顶部和底部都不出现，仅在活塞形成中的一部分出现。该设计具备切实的优势，因为它与F型提供同样的功能，且会缩减硬件尺寸。因为不需要在I型膜片安装前形成卷积，更容易安装，价格也更低。

只要膜片保持在全卷积状态，类型I膜片的有效压力区将保持不变。但是由于膜片将在冲程的两端滚出全卷积，所以有效压力区将会出现一些变化。

类型I滚动膜片特征及优势

• 具备与滚动膜片基本相同的特征和优势；
• 缩减硬件尺寸-没有长活塞裙，整个气缸组装将会在尺寸和重量上大大减少；
• 缩减膜片尺寸-由于其提供与全长度相等的1/2冲程长度。膜片将会比传统膜片更短；
• 安装简单-安装并不需要形成卷积。这将大大降低人工时间，且不再需要特殊模具；
• 具备最小的压力逆转问题。
